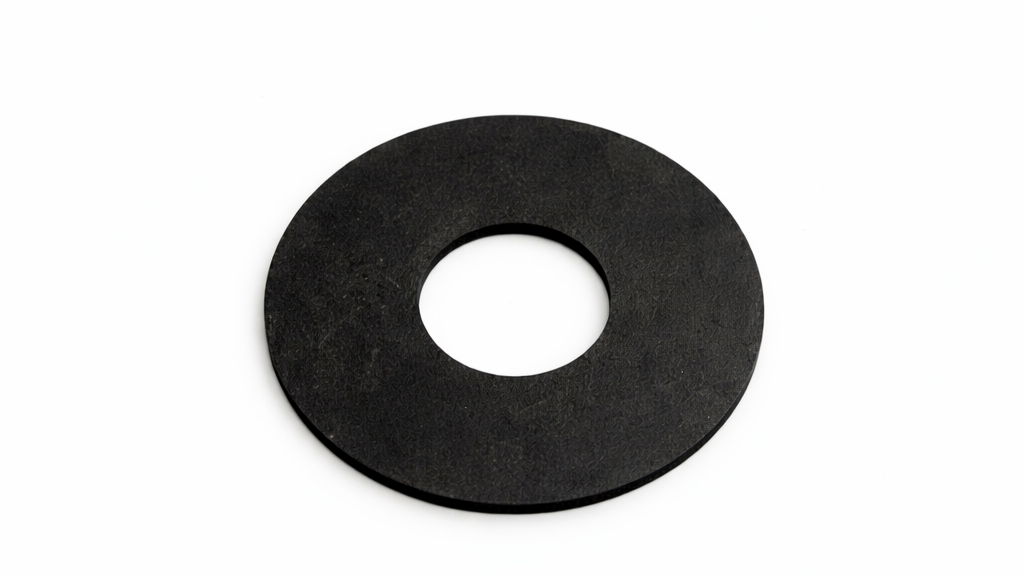

Schlauchringe wirken auf den ersten Blick wie ein „einfaches“ Produkt: Ein Schlauch wird extrudiert, auf Länge geschnitten und gegebenenfalls zum Ring geschlossen. Wer aus der Branche kommt, weiß: Genau diese scheinbare Einfachheit ist trügerisch. Schlauchringe sind funktionale Bauteile – Dichtungen, Dämpfer, Abstandselemente – und sie stehen oft an der Schnittstelle zwischen Werkstofftechnik, Extrusionstechnik und Verbindungstechnik.

Das Entscheidende: Der Schlauchring ist kein reines Maßteil, sondern ein elastisches Funktionsteil. Er muss sich im Einsatz verformen, rückstellen, altern, Medien aushalten. Erfahrene Schlauchringhersteller wissen entsprechend, wie viele Faktoren die Qualität eines guten Schlauchringes ausmachen. Im Folgenden gehe ich auf verschiedene Aspekte, von der Definition bis zur Fertigung ein und gebe meine Erfahrungswerte in der Herstellung von Schlauchringen verschiedenster Art weiter.

---

1) Warum Schlauchringe mehr sind als „abgeschnittene Meterware“

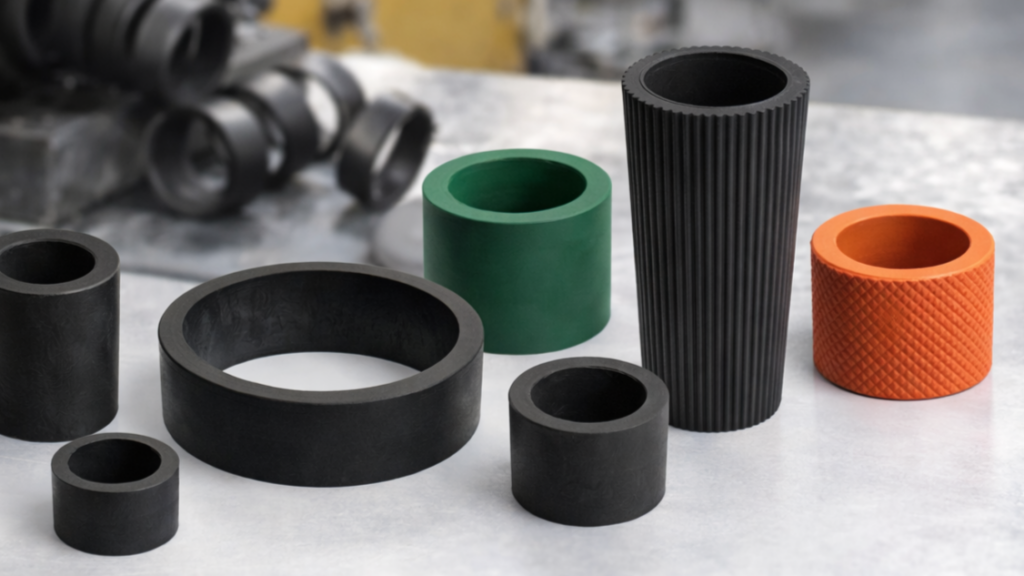

Schlauchringe findet man überall dort, wo einfache, robuste und kosteneffiziente Elastomerbauteile gebraucht werden, zum Beispiel in landwirtschaftlichen Maschinen, Förderanlagen, Filtrationssystemen, Pumpen, Gebäudetechnik oder in chemischen Apparaturen. Häufig laufen sie „unter dem Radar“, weil sie weder komplex aussehen noch teuer wirken. Bis sie versagen – dann steht die Anlage oder es kommt zu Undichtigkeiten, Vibrationen oder Ausfallzeiten.

Abgrenzung: Schlauchring ist nicht gleich O-Ring

Ein O-Ring ist ein Formteil aus einem geschlossenen Werkzeug – ohne Naht, mit definierter Geometrie aus der Kavität. Profildichtungen sind zwar extrudiert, werden aber oft als Endlosprofil eingesetzt. Schlauchleitungen wiederum sind ein eigenes Feld: Sie haben Einlagen, Armierungen und Anschlüsse.

Der Schlauchring basiert dagegen meist auf einem extrudierten Voll- oder Hohlschlauch, der konfektioniert und falls nicht in einem Stück zugeschnitten, an der Stoßstelle verbunden wird. Durch diese Stoßstellen wird im Endlosmaterial künstlich eine Zone geschaffen, die es vorher nicht gab – und genau dort liegt eine der größten technischen Herausforderung: Die Naht darf mechanisch und funktional nicht zur Schwachstelle werden, weder bei Zug noch bei Kompression, weder bei Temperaturwechsel noch unter dynamischer Belastung.

Anforderungsprofil: je nach Einsatz völlig verschieden

Ob ein Schlauchring „gut“ ist, hängt stark vom Einsatz ab. Ein Ring als Deckeldichtung in statischer Kompression stellt andere Anforderungen als ein Ring in einer dynamisch belasteten Maschine oder in einem Medienkontakt.

Einsatz	Typische Belastung	Kritischer Parameter
Behälter-/Deckeldichtung	statische Kompression	Druckverformungsrest (Compression Set)
Maschinenbau	dynamisch, wechselnde Kräfte	Nahtfestigkeit, Weiterreißwiderstand
Außenanwendung	UV/Ozon/Feuchte/Temp.	Alterungs- und Ozonbeständigkeit
Medienkontakt	Öl, Chemikalien, Wasser	Medienbeständigkeit / Quellung

Wirtschaftliche Realität: Variantenvielfalt statt Massenprodukt

Schlauchringe, die direkt vom Schlauch geschnitten und ggf. geschliffen werden, sind oftmals reine Volumenprodukte. Bei Ringen mit Stoßstelle geht es hingegen um kleine und mittlere Losgrößen, viele Durchmesser, Wandstärken, Mischungen und Toleranzanforderungen. Wirtschaftlichkeit entsteht hier nicht über Stückzahlen, sondern über Prozessstabilität, Flexibilität und geringe Ausschussquoten.

---

2) Werkstoffauswahl: Der richtige Elastomer für den richtigen Einsatz

Wenn Schlauchringe im Feld versagen, ist der Grund oft nicht „ein schlechter Ring“, sondern ein nicht passender Werkstoff oder ein Werkstoffkonzept, das die realen Bedingungen nicht sauber abdeckt. Ein Ring kann geometrisch perfekt sein – wenn er aber bei Temperatur und Medium quillt, verhärtet, reißt oder seinen Rückstellwert verliert, ist das Ergebnis trotzdem schlecht. Erfahrung und gute Zusammenarbeit mit dem Auftraggeber sind daher das A&O.

2.1 Typische Elastomere

In der Schlauchringwelt dominieren einige Werkstoffe. Folgende Tabelle führt wesentliche Vertreter auf:

Werkstoff	Stärken	Grenzen	Typische Anwendungen
EPDM	sehr gut gegen Wetter/Ozon, gut für Wasser/Dampf	schlecht gegen Mineralöl	Außen, Wassertechnik, Deckeldichtungen
NBR	sehr gut gegen Öl/Kraftstoff	begrenzt bei Wetter/Ozon	ölführende Systeme, Maschinenbau
CR	gute Wetterbeständigkeit, flammwidrig	„Allround“, aber selten Spitzenklasse	Außen + Mechanik, Mischumfelder
SBR	günstig, mechanisch solide	Alterung/Wetter begrenzt	einfache Anwendungen
FKM	sehr gut gegen Chemie und hohe Temperatur	teuer	Prozess-/Chemieindustrie
VMQ	großer Temperaturbereich, ggf. lebensmitteltauglich	mechanisch schwächer	Lebensmittel/Medizin, Hochtemperatur

Wichtig: Nicht nur der Polymer-Typ zählt, sondern die konkrete Mischung (Füllstoffe, Weichmacher, Vernetzersystem, Schutzpaket).

2.2 Auswahlkriterien: Was in der Praxis wirklich entscheidet

In der Theorie beginnt man mit einer Medienliste. In der Realität kommt oft zuerst: „Was hat bisher funktioniert?“ Das ist nicht falsch – aber riskant, wenn Bedingungen variieren. Ein pragmatischer, systematischer Ansatz schaut auf vier Ebenen:

1. Medienkontakt: Wasser/Dampf, Öle, Kraftstoffe, Chemikalien, Reinigungsmittel
2. Temperaturprofil: Dauer vs. Spitze, thermische Alterung, Einfluss auf Compression Set
3. Mechanik: Dauerkompression, dynamische Belastung, Zug an der Stoßstelle
4. Umwelt: UV/Ozon, Feuchte, Außenlagerung, Schmutz/Abrieb

2.3 Mischungsanforderungen speziell für Schlauchringe

Schlauchringe sind „hybrid“: Sie müssen extrudierbar sein und gleichzeitig eine gute Stoßverbindung erlauben. Entsprechend sind einige Parameter besonders kritisch – Dazu zählen

• Shore A (oft 50–70) – Härte: beeinflusst Rückstellmoment, Ovalität und Einbaukraft
• Reiß-/Weiterreißwerte: entscheidend, wenn die Naht dynamisch belastet wird
• Compression Set: zentral bei statischen Dichtungen
• Schrumpf: muss bekannt sein, sonst wird die Schnittlänge zum Glücksspiel

---

3) Herstellung des Schlauches als Ausgangsprodukt: Hier entsteht die spätere Ringqualität

Viele betrachten den Schlauch als Halbzeug. In Wahrheit ist er das Fundament. Maße, Spannungszustand, Oberflächenqualität und Vernetzungsgrad werden hier festgelegt. In der Konfektionierung sieht man später nur noch die Konsequenzen.

3.1 Mischen: Prozessruhe beginnt im Compound

Eine Mischung kann auf dem Papier perfekt sein, aber in der Linie instabil laufen, wenn Dispersion, Temperaturführung oder Chargenkonstanz nicht stimmen. Schwankende Viskosität führt zu unruhigem Austrag, Wanddickenschwankungen und Maßdrift. Es sind oft Zehntel – aber Zehntel machen später aus „rund“ ein „oval“ und aus „spannungsarm“ ein „springt auf“.

3.2 Extrusion: Der Extruderkopf ist Präzision, nicht „nur Werkzeug“

Der Dorn bestimmt den Innendurchmesser, die Matrize den Außendurchmesser. Eine minimale Exzentrizität des Dorns erzeugt asymmetrische Wandstärken. Gerade Schlauchstücke wirken dann oft noch akzeptabel – beim Ring wird es sichtbar: Ovalität, ungleichmäßige Kompression, lokale Überdehnung.

Auch die Temperaturführung entscheidet: zu heiß → Forminstabilität; zu kalt → Fließlinien, Maßstreuung. Online-Messsysteme (z. B. Laser-Durchmesser) helfen, aber ersetzen nicht die saubere mechanische Basis (Zentrierung, Werkzeugzustand). Auch hier spielt die Erfahrung des Maschinenführers eine entscheidende Rolle.

3.3 Kühlung: Der stille Spannungsfaktor

Nach dem Austritt ist der Schlauch empfindlich. Wird er unter Zug durch die Kühlstrecke geführt oder zu schnell abgeschreckt, „friert“ man Spannungen ein. Diese Spannungen bleiben oft unsichtbar – bis der Schlauch geschnitten oder zum Ring gebogen wird. Dann „arbeitet“ das Material, springt auf, zeigt Unrundheit oder drifts.

Hier liegt ein typischer Irrtum: Reklamationen werden oft der Stoßvulkanisation zugeschrieben, obwohl die Ursache in der Kühlführung oder Liniengeschwindigkeit liegt.

3.4 Vulkanisation: Homogener Vernetzungsgrad über den Querschnitt

Die Vulkanisation kann über Heißluft, Mikrowelle + Nachheizen, Salzbad oder Autoklav, also mittels hohem Druck erfolgen. Bei letzterem kommt zum Beispiel ein Dampfkessel zum Einsatz, in dem die Schläuche auf Dornen aufgezogen vulkanisiert werden.

Entscheidend ist weniger der Name des Verfahrens als die Frage: Ist der Vernetzungsgrad über den Querschnitt homogen? Bei größeren Wandstärken drohen Gradienten (außen „fertig“, innen „hinterher“). Das führt zu unterschiedlichen Rückstelleigenschaften und kann die Stoßzone indirekt schwächen.

3.5 Schrumpf und Maßstabilität: empirisch, nicht theoretisch

Elastomere zeigen nach Vulkanisation und Abkühlung Schrumpf und Relaxation. Wer nur mit Nennmaßen rechnet, wird bei Schlauchringen regelmäßig danebenliegen. Professionelle Hersteller führen Schrumpffaktoren material- und chargenabhängig – und definieren Konditionierungszeiten, bevor final gemessen wird.

---

4) Vom Schlauch zum Ring – Konfektionierung und Stoßverbindung

Wenn der Schlauch die „innere Qualität“ trägt, dann ist die Konfektionierung der Schritt, in dem diese Qualität entweder genutzt oder im ungünstigen Fall gemindert wird. In vielen Betrieben wird die finale Zuschneidung und Veredlung zum fertigen Schlauchstück als einfacher Prozessschritt betrachtet. Tatsächlich ist es der sensibelste Übergang in der gesamten Prozesskette: Aus einem endlosen, homogenen Material wird ein Bauteil mit einer künstlich erzeugten Diskontinuität – der Stoßstelle. Und diese muss sich im Idealfall so verhalten, als gäbe es sie gar nicht.

4.1 Ablängen: Warum die richtige Länge nicht nur Geometrie ist

Die Schnittlänge ist die Grundlage jeder Rundheit. Wer hier danebenliegt, kompensiert später „mit Kraft“ – und baut dabei Spannungen ein, die sich über Zeit, Temperatur oder Last wieder entladen. Glücklicherweise sind moderne Schneidautomaten mit ausreichend Technik versehen, um kontinuierliches Ablängen sicherzustellen.

„Geschichten aus dem Paulaner Garten“: Meine ersten Tage in der Schneiderei: In meinen Anfangsjahren in der Gummiindustrie, arbeitete ich gelegentlich in der Fertigung eines Gummiherstellers. Die ersten Tage in der Schneiderei haben mir dabei im wahrsten Sinne Bauchschmerzen bereitet. Grund: Man spannt den Gummischlauch auf einen sogenannten Dorn (im Grunde ein Metallrohr). Dabei wird der Dorn eingespannt und durch Druckluft der Gummi etwas geweitet, sodass man diesen vor und nach dem Zuschnitt leicht auf- und abziehen kann. Die Gefahr dabei – spannt man den Dorn nicht richtig ein, schießt dieser nach vorne. Das musste ich auf die harte Tour lernen 🙂 Die Herstellung hat hier ihre Tücken, ist in Summe aber kein Hexenwerk aus meiner Sicht.

Rein geometrisch würde man den Umfang des gewünschten Rings berechnen. In der Praxis kommen aber mindestens vier Korrekturfaktoren hinzu:

1. Realer Schlauchdurchmesser statt Nennmaß. Schon kleine Durchmessertoleranzen verändern den Umfang spürbar.
2. Schrumpf nach Vulkanisation und Relaxation. Der Schlauch ist kein toter Körper. Er kann sich über Stunden/Tage nach der Fertigung noch verändern. Hier spielt auch die Lagerung eine Rolle.
3. Rückstellmoment beim Biegen. Härtere Mischungen und größere Querschnitte „wollen“ weniger gern einen engen Radius annehmen.
4. Stoßgeometrie. Gerade Schnitte, Schrägschnitt, Stufenstoß oder spezielle Nahtformen beeinflussen die effektive Länge.

Aus diesem Grund arbeiten erfahrene Fertiger selten nur mit Rechnungen. Sie arbeiten mit empirisch ermittelten Längenfaktoren, die auf Werkstoff, Dimension und Prozesshistorie abgestimmt sind. Ein Zehntelmillimeter in der Schnittlänge wirkt banal – bei großen Ringen oder hohen Härten ist es oft der Unterschied zwischen „spannungsarm“ und „zieht permanent an der Naht“.

Praxisregel: Wenn ein Ring nach dem Fügen „von selbst“ sauber anliegt, ist das ein gutes Zeichen. Wenn man ihn sichtbar in Position zwingen muss, ist die Ursache meist Längen-/Spannungsthema – nicht „schlechte Naht“.

4.2 Schneiden: Der Schnitt ist Teil der Nahtqualität

Beim Schneiden geht es nicht nur um Länge, sondern auch um Schnittqualität. Zunächst mal kommt es auf das Produkt an – Schneidet man Ringe direkt von einem Schlauch (i.d.R. im Schneidautomaten), so ist der Schlauchring nach dem Schneiden im Grunde fertig. Will man hingegen später einen Ring aus zwei Enden Kleben oder Stoßvulkanisieren, ist die Schnittstelle von hoher Bedeutung für die Weiterverarbeitung.

Eine ausgerissene Schnittkante, Schrägstand oder Grat kann die Kontaktfläche der Stoßstelle reduzieren oder eine Versatzkante erzeugen. Gerade bei weichen Mischungen ist ein stumpfes Messer eine häufige Fehlerquelle; bei härteren Mischungen kann ein ungeeigneter Schneidwinkel zu Mikrorissen führen.

In stabilen Prozessen wird deshalb auch der Schneidprozess „gepflegt“:

• definierter Messertyp/Schneidwinkel
• kontrollierter Messerzustand
• reproduzierbare Schneidvorrichtung

Das klingt nach Detailarbeit – ist aber die Basis, wenn man später Nahtfestigkeit ernsthaft vergleichen will.

4.3 Stoßverfahren: Welche Verbindung passt zu welcher Realität?

Die Stoßvulkanisation kommt, wie oben bereits erwähnt, nur zum Einsatz, wenn ein langes Stück Schlauch/Schnur erst zu einem Ring gebogen und an der Nahtstelle verschweißt werden muss. Das ist typischerweise bei Antriebsriemen, Förderbändern, O-Ringen und Dichtungsringen der Fall.

In der Praxis sind drei Grundwege verbreitet. Entscheidend ist, dass man sie nicht nach „Was ist am billigsten?“ auswählt, sondern nach Lastfall und Risiko.

1) Heißvulkanisation im Presswerkzeug
Das ist meist die robusteste, reproduzierbarste Lösung, weil Druck, Temperatur, Zeit und Positionierung besser definierbar sind. Die Stoßzone wird unter kontrollierten Bedingungen nachvernetzt.
Sie ist besonders sinnvoll, wenn:

• die Naht mechanisch belastet wird (Zug, Biegung, dynamische Last)
• enge Rundheit/Optik gefordert ist
• die Serien wiederkehren und Prozessfähigkeit zählt

2) Kontaktvulkanisation (beheizte Backen / Kontaktpressen)
Flexibel und oft wirtschaftlich für Kleinserien, aber stärker bedienerabhängig. Temperaturverteilung, Anpressdruck und exakte Ausrichtung müssen stimmen.
Hier sieht man in der Praxis häufig: Der Prozess kann sehr gut laufen – aber nur, wenn er standardisiert ist und nicht „nach Gefühl“ eingestellt wird.

3) Verklebung
Kleben kann funktionieren, wenn die Belastung gering und die Umgebung „gutmütig“ ist. Bei Dynamik, Temperaturwechsel oder Medienkontakt wird Kleben schnell kritisch. Es ist eher ein Verfahren für einfache statische Aufgaben oder Prototypen/temporäre Lösungen – nicht für anspruchsvolle Daueranwendungen. Dafür sind die Kosten der Herstellung in der Regel niedriger.

4.4 Geometrie und Ausrichtung: Die Naht muss nicht nur halten, sondern „rund“ bleiben

Die chemische Verbindung ist das eine. Die Geometrie ist das andere. Schon ein kleiner Achsversatz führt zu einer lokalen Stufe. Das ist nicht nur ein optisches Thema. Es erzeugt:

• lokale Spannungsüberhöhung
• ungleichmäßige Kompression im Einbau
• erhöhte Rissneigung an der Übergangszone

Besonders bei großen Durchmessern wird das schnell sichtbar. In professionellen Fertigungen kommen deshalb Zentrierhilfen, definierte Spannvorrichtungen und teils auch kamerabasierte Positionierung zum Einsatz. In kleinen Betrieben hängt es stärker an Handwerk und Routine – was funktionieren kann, aber stärker streut.

---

5) Typische Fertigungsprobleme – und was wirklich dahintersteckt

Schlauchringe sind ein klassisches Beispiel dafür, dass Fehler selten isoliert auftreten. Viele Reklamationen sind nicht „ein kaputtes Teil“, sondern eine Prozesskette, die an einer Stelle sichtbar wird. Häufig ist die Stoßstelle der Ort des Bruchs – aber nicht zwingend der Ort der Ursache.

5.1 Nahtbruch: Untervulkanisation ist nur eine von mehreren Ursachen

Wenn eine Naht reißt, lautet die erste Vermutung oft: „zu wenig vulkanisiert.“ Das kommt vor – aber es ist nicht die häufigste Ursache, wenn man systematisch analysiert.

Typische Ursachencluster:

(A) Prozessfenster der Stoßvulkanisation

• Temperatur zu niedrig / Zeit zu kurz → Untervulkanisation
• Temperatur zu hoch / Zeit zu lang → Materialdegradation, „verbrannte“ Zone, Versprödung
• Druck/Flächenpressung falsch → zu wenig Kontakt oder Materialverdrängung

(B) Fügegeometrie und Materialverdrängung
Wenn beim Pressen Material herausgedrückt wird, entsteht lokal eine Querschnittsschwächung. Dann reißt die Naht nicht, weil sie „chemisch schlecht“ ist, sondern weil sie geometrisch geschwächt wurde.

(C) Reaktivität/chemische Anbindung
Ein vollständig ausvulkanisierter Schlauch kann die Naht nicht mehr gut „mitvernetzen“. Dann bleibt die Nahtzone strukturell schwächer, auch wenn sie optisch gut aussieht.

(D) Eingefrorene Spannungen aus Extrusion/Kühlung
Hier kommt die Produktionsrealität ins Spiel: Ein Schlauch, der unter Zug gekühlt wurde oder Spannungen trägt, lädt diese Spannung in der Ringform bevorzugt in die Stoßzone ab. Die Naht wird zum „Sollbruchpunkt“, obwohl sie an sich ordentlich gefertigt wurde.

Wie man schneller zur Ursache kommt:

• Bruchbild: glatt in der Nahtzone (Hinweis Untervulkanisation) vs. versetzt/ausgefranst (Hinweis Spannung/Geometrie/Weiterreiß)
• Vergleich mit Grundmaterial: bricht die Probe im Grundmaterial oder immer in der Naht?
• Prozessdaten: Drift in Temperatur/Zeiten? Wechsel der Charge? Messerzustand?

5.2 Maßdrift: Der Klassiker nach Lagerung oder Transport

Ein Ring wird gemessen, ist „OK“, wird verpackt, ausgeliefert – und später passt er nicht. Das passiert, weil Elastomere Zeit brauchen, um sich zu setzen.

Häufige Gründe:

• Schrumpf nach Vulkanisation (temperatur- und mischungsabhängig)
• Relaxation innerer Spannungen
• Lagerbedingungen (Temperaturwechsel, Stapeldruck, Transportverformung)

Professionelle Fertigungen arbeiten deshalb mit:

• definierter Konditionierungszeit (oft 24–48 h, je nach Werkstoff)
• Standardlagerung (Temperaturbereich, spannungsarme Ablage)
• Messung unter standardisierten Bedingungen

5.3 Ovalität und Unrundheit: fast immer „vor“ der Naht entstanden

Ovalität hat selten nur eine Ursache. Typisch ist eine Kombination aus:

• exzentrischer Wandstärke (Dornzentrierung / Werkzeug)
• Spannungen aus der Kühlstrecke (Zug, ungleichmäßige Abkühlung)
• Fügeprozess, der den Ring „zurechtdrückt“

Das kritische daran: Wenn man Ovalität bei der Konfektionierung mit Kraft korrigiert, baut man oft zusätzliche Spannung ein. Der Ring wirkt dann im Moment rund – und wird später wieder oval.

5.4 Sichtbare Naht: Optik ist oft ein Qualitätsindikator

Nicht jede sichtbare Naht ist funktional schlecht. Aber viele optische Auffälligkeiten korrelieren in der Praxis mit mechanischen Problemen:

• Nahtwulst → zu hoher Druck, Materialverdrängung
• Spalt/Nahtlinie → zu wenig Druck oder schlechte Schnittfläche
• Versatz → Zentrierproblem, führt zu Stufe und Spannungspeak

Wenn Kunden hohe optische Anforderungen haben, lohnt sich ein kurzer technischer Hinweis: Optik ist hier nicht nur Design, sondern häufig ein Beleg für passende Geometrie und Reproduzierbarkeit, aus der der Experte viel Schließen kann.

5.5 Wenn Probleme wiederkehren: Bedienereinfluss vs. Prozessstabilität

Wiederholfehler entstehen häufig durch Drift (schleichende Veränderungen):

• Mischungsvariabilität zwischen Chargen
• Temperaturkalibrierung der Stoßanlage
• Werkzeugverschleiß (Dorn, Matrize, Schneidmesser)
• wechselnde Bediener (Fügegefühl, Ausrichtung)

Die Lösung ist selten „noch mehr Endprüfung“, sondern Standardisierung:

• definierte Parameterfenster
• einfache Prozesshilfen (Zentrierlehren, Anschläge)
• regelmäßige Kalibrier- und Wartungsroutinen
• Rückkopplung von Reklamationsdaten in die Prozessführung

Nachfolgend habe ich die wesentlichen Fertingungsprobleme bei der Herstellung von Schlauchringen zusammengefasst:

5.6. Typische Fertigungsprobleme bei Schlauchringen – und was wirklich dahintersteckt

Fehlerbild / Reklamation	Sichtbares Symptom	Wahrscheinliche Ursache (prozessual)	Technischer Hintergrund	Empfohlene Gegenmaßnahme
Nahtbruch unter Zug	Bruch direkt in der Stoßzone	Untervulkanisation oder unzureichende Reaktivität	Unvollständige Nachvernetzung, geringe chemische Anbindung	Temperatur/Zeit prüfen, Reaktivitätsfenster anpassen, ggf. Nahtmischung optimieren
Nahtbruch versetzt zur Stoßlinie	Riss beginnt neben der Naht	Lokale Querschnittsschwächung oder Materialverdrängung	Zu hoher Pressdruck → Materialfluss → reduzierte effektive Querschnittsfläche	Pressdruck reduzieren, Stoßgeometrie kontrollieren
Früher Riss im Feld, Laborwerte i.O.	Feldversagen trotz bestandener Prüfung	Eingefrorene Spannungen aus Extrusion/Kühlung	Innere Vorspannung konzentriert sich im Ringradius	Kühlführung prüfen, Zug in Kühlstrecke reduzieren
Ovaler Ring	Ring liegt nicht plan auf	Exzentrische Wandstärke oder Stoßversatz	Dornzentrierung ungenau oder unsymmetrische Kühlung	Werkzeugzentrierung prüfen, Wandstärke inline überwachen
Maßdrift nach Lagerung	Durchmesser ändert sich nach 24–72 h	Schrumpf/Relaxation nicht berücksichtigt	Elastomer entspannt sich zeitverzögert	Definierte Konditionierungszeit vor Endmessung
Stoß sichtbar (Wulstbildung)	Materialaufwurf an Naht	Zu hoher Druck beim Stoßen	Material wird plastisch verdrängt	Pressparameter optimieren
Stoßspalt / offene Nahtlinie	feine Linie sichtbar	Zu geringer Anpressdruck oder unebene Schnittfläche	Fehlende vollständige Kontaktzone	Schneidqualität prüfen, Druck erhöhen
Unterschiedliche Härtewerte zwischen Chargen	Schwankende Shore-A-Werte	Mischungsstreuung oder Temperaturschwankung	Vernetzungsgrad variiert	Mischprozess überwachen, Vulkanisation kalibrieren
Erhöhter Compression Set im Einsatz	Ring bleibt dauerhaft verformt	Falsches Vernetzungssystem oder Überalterung	Schwefelnetzwerk thermisch instabil	Peroxidische Alternative prüfen, Temperaturfenster anpassen
Rissbildung bei Ozon/UV	Oberflächenrisse außen	Ungeeigneter Werkstoff oder fehlender Schutz	Doppelbindungen reagieren mit Ozon	EPDM einsetzen oder Schutzsystem verbessern
Verzug bei großen Durchmessern	Ring springt auf	Rückstellmoment höher als Stoßfestigkeit	Hohe Shore-Härte + zu geringe Stoßfläche	Schnittlänge optimieren, Nahtfläche vergrößern
Hoher Ausschuss bei FKM	Stoß ungleichmäßig	Enges Prozessfenster, hohe Temperaturempfindlichkeit	FKM reagiert empfindlich auf Überhitzung	Exakte Temperaturregelung, kürzere Taktzeiten

---

Technische Einordnung

Auffällig ist, dass viele Fehlerbilder zwar an der Stoßstelle sichtbar werden, ihre eigentliche Ursache jedoch deutlich früher im Prozess liegt – insbesondere in:

• der Extrusionsgeometrie (Wandstärkenverteilung),
• der Kühlführung (innerer Spannungszustand),
• der Wahl des Vernetzungssystems,
• oder der Prozessstabilität bei wechselnden Chargen.

Die Stoßstelle fungiert in gewisser Weise als „mechanischer Verstärker“ für vorgelagerte Schwächen.

---

6) Qualitätsanforderungen und Prüfverfahren – praxisnah und belastbar

Qualität bei Schlauchringen ist neben dem offensichtlichen Kriterium Durchmesser durch viele weitere Faktoren geprägt. Auf zahlreiche Fehlermöglichkeiten bin ich bereits weiter oben eingegangen. Nachfolgend sollen sinnvolle Prüfungen stärker betrachtet werden:

6.1 Maßprüfung: Elastomer misst man nicht wie Metall

Bei Elastomeren ist jede Messung eine Wechselwirkung: Auflage, Vorspannung, Temperatur und Zeit beeinflussen das Ergebnis. Daher braucht es definierte Messbedingungen.

Wichtige Punkte:

• Konditionierung: nach Fertigung eine definierte Zeit, um Schrumpf/Relaxation zu stabilisieren
• Messmethode: spannungsfrei, ohne Zwangslage; bei großen Ringen geeignete Vorrichtungen
• Rundheit: oft wichtiger als ein einzelnes Maß; relevant für gleichmäßige Kompression

In vielen Anwendungen ist die Rundheit die heimliche Schlüsselgröße: Ein leicht ovaler Ring kann in der Nut oder am Deckel ungleichmäßig drücken – Ergebnis sind lokale Undichtigkeiten oder höherer Compression Set an einer Stelle.

6.2 Mechanische Prüfung: Nahtfestigkeit ist der Kern

Wenn die Stoßstelle mechanisch relevant ist, sollte sie gezielt geprüft werden. In der Praxis bewährt:

Zugversuch mit Nahtfokus
Ziel ist nicht zwingend, dass die Probe nie in der Naht bricht. Ziel ist ein reproduzierbares, anforderungsgerechtes Niveau und eine möglichst geringe Abweichung zum Grundmaterial.

Weiterreißprüfung
Relevant, wenn Kerben, Kanten oder dynamische Beanspruchung zu erwarten sind. Viele Nahtprobleme sind eigentlich Weiterreißprobleme: Ein kleiner Defekt wird unter Last zum Riss.

Härte (Shore A)
Als schnelle Prozesskontrolle sinnvoll – aber nicht als alleinige Freigabegröße.

6.3 Druckverformungsrest: Für Dichtaufgaben oft wichtiger als Reißwerte

Bei einem Druckverformungsrest (DVR, auch engl. Compression Set) wird getestet, wie weit ein Schlauchring nach Kompression zurück in seine ursprüngliche Form zurückfedert. Getestet wird dies wie folgt:

1. Zusammendrücken: Ein Stück des Dichtungsmaterials wird um einen fest definierten Prozentsatz (meist 25 %) zusammengepresst.
2. Lagern: In diesem Zustand wird es für eine bestimmte Zeit gelagert (z. B. 24 oder 72 Stunden), oft bei erhöhter Temperatur, um den Alterungsprozess zu simulieren.
3. Entspannen: Der Druck wird weggenommen und das Material bekommt Zeit, sich zu „erholen“.
4. Messen: Man misst, wie viel von der ursprünglichen Höhe fehlt.

Das Ergebnis:

–> 100 % DVR: Die Dichtung bleibt komplett plattgedrückt und verformt.

–> 0 % DVR: Die Dichtung ist perfekt und wieder genau so hoch wie vorher.

Bei Deckel- und Behälterdichtungen entscheidet häufig der Druckverformungsrest über die Lebensdauer. Ein Ring kann zunächst dicht sein und später „schleichend“ versagen, weil er nach Dauerkompression nicht mehr zurückstellt.

Deshalb ist Compression Set bei statischen Dichtanwendungen häufig Pflicht – besonders bei erhöhten Temperaturen.

6.4 Funktions- und Medienprüfungen: Wenn Kennwerte nicht reichen

Gerade bei Medienkontakt sind Laborwerte allein oft zu abstrakt. Sinnvoll sind:

• Medienlagerung (definiert: Medium, Zeit, Temperatur) mit Bewertung von Quellung und Eigenschaftsänderung
• Druck-/Unterdrucktests als Funktionscheck
• ggf. Alterungstests bei Außenanwendungen (UV/Ozon/Temperatur)

Diese Prüfungen sind aufwendiger, sparen aber in vielen Fällen Feldprobleme, weil sie näher an der Realität sind.

6.5 Normen: Vergleichbarkeit schaffen, aber Anwendung abbilden

Für Schlauchringe gibt es selten eine eigene Produktnorm. Man nutzt allgemeine Elastomerprüfnormen (Zug, Härte, Compression Set, Weiterreiß). Das ist sinnvoll, um Vergleichbarkeit zu schaffen. Entscheidend bleibt aber, die Prüfbedingungen so zu wählen, dass sie den Einsatzfall abbilden – sonst prüft man an der Realität vorbei.

6.6 Qualität entsteht im Prozess, nicht durch Endselektion

Ein wiederkehrendes Muster: Unternehmen versuchen, Prozessstreuung durch Endprüfung zu kompensieren. Das wird teuer und löst die Ursache nicht. Meiner Erfahrung nach, ist es daher entscheidende, eine Qualitätsstrategie, die Prozessstabilität sicherstellt, zu etablieren. Disziplin lohnt sich hier, d.h. im Detail:

• Trends per SPC erkennen, bevor Ausschuss entsteht
• Mischungs- und Chargenstabilität dokumentieren
• Extrusion überwachen (Durchmesser, Wandstärke, Drift)
• Stoßanlage kalibrieren und Parameterfenster definieren
• einfache Hilfsmittel gegen Bedienerstreuung einsetzen

---

7) Wirtschaftlichkeit und Fertigungsstrategien – Wo Margen wirklich entstehen

Schlauchringe sehen auf dem Papier nach einem einfachen Produkt aus. Extrudieren, schneiden, ggf. stoßen – fertig. Doch wirtschaftlich betrachtet gehören sie zu den anspruchsvolleren Artikeln im Elastomerportfolio. Der Grund liegt nicht in der Technologie selbst, sondern in der Kombination aus Variantenvielfalt und mittleren Losgrößen.

Während ein Formteil über Werkzeug und Stückzahl skaliert, lebt der Schlauchring von Flexibilität. Unterschiedliche Durchmesser, wechselnde Wandstärken, verschiedene Werkstoffe, kundenspezifische Toleranzen – oft in Serien, die zu klein für eine klassische Automatisierung sind. Das bedeutet: Die Marge entsteht nicht durch Volumen, sondern durch Prozessbeherrschung.

In der Praxis zeigt sich, dass die eigentliche Kostenstruktur weniger vom Materialpreis als von Streuung beeinflusst wird.

Wirtschaftlicher Einflussfaktor	Typische Ursache	Wirkung auf Kosten
Anfahrausschuss	fehlende Parameterstandards	Materialverlust + Zeit
Stoßnacharbeit	Bedienereinfluss	verlängerte Durchlaufzeit
Maßabweichungen	keine definierte Konditionierung	Reklamationsrisiko
Häufige Rüstwechsel	hohe Variantenanzahl	Produktivitätsverlust

Gerade die Konfektionierung ist oft der wirtschaftliche Engpass. Die Extrusion läuft stabil, aber beim Ablängen und Stoßen entsteht Streuung.

Automatisierung ist hier entscheidend. Sie lohnt sich, wenn sie Reproduzierbarkeit erzeugt. Typische Automatisierungsschritte sind:

• servo-gesteuertes Ablängen (d.h. durch hochpräzise Servomotoren)
• temperatur- und druckgeregelte Stoßpressen
• dokumentierte Prozesszeiten

Der Return entsteht weniger über eingesparte Arbeitsstunden als über reduzierte Reklamationskosten. Natürlich stellt nicht jeder Schlauchring diese hohen Anforderungen. Oft handelt es sich um einfache Massenware.

Strategisch stellt sich häufig die Frage: Eigenfertigung oder Zukauf? Entscheidend ist die eigene Prozesskompetenz entlang der gesamten Kette. Wer Extrusion beherrscht, aber Stoßtechnik unterschätzt, wird Qualitätsschwankungen erleben. Wer hingegen nur konfektioniert, aber keinen Einfluss auf Mischung und Vulkanisation hat, stößt bei Sonderanforderungen an Grenzen und das sowohl in Qualität als auch in der Dauer der Bereitstellung.

Wirtschaftlichkeit bedeutet also vor allem: stabile Prozesse, klare Parameterfenster und saubere Variantensystematik.

---

8) Spezialisierung – Warum Qualitätsunterschiede im Detail liegen

Auf den ersten Blick unterscheiden sich Anbieter von Schlauchringen kaum. Maschinenpark und Verfahren ähneln sich. Die Unterschiede zeigen sich im Detail – insbesondere im Umgang mit Werkstoffen und Stoßtechnik.

Es lassen sich zwei Kompetenzschwerpunkte beobachten: der klassische Extrudeur mit Konfektionserweiterung und der spezialisierte Verbindungstechniker mit starker Nahtkompetenz. Beide Modelle funktionieren, sofern sie konsequent geführt werden.

Ein klarer Differenzierungsfaktor ist die Werkstofftiefe. EPDM und NBR sind für viele Routine. Sobald jedoch anspruchsvollere Systeme ins Spiel kommen, verschiebt sich das Prozessfenster deutlich.

Werkstofftyp	Typische Herausforderung bei Schlauchringen
Peroxidisches EPDM	geringere Nahtreaktivität bei Vollvulkanisation
FKM	enges Temperaturfenster, hohe Materialkosten
VMQ (Silikon)	geringe mechanische Festigkeit, empfindliche Nahtzone
Hochgefüllte NBR-Mischungen	erhöhtes Rückstellmoment, Spannungsaufbau

Hier zeigt sich Spezialisierung besonders deutlich: Wer diese Wechselwirkungen kennt, optimiert Parameter im Vorfeld statt nach Reklamation.

Ein weiterer Aspekt ist Branchenfokus. In regulierten Bereichen – etwa Lebensmittel- oder Prozessindustrie – zählen nicht nur technische Werte, sondern Dokumentation, Rückverfolgbarkeit und Prüfprotokolle. Hersteller mit entsprechender Routine haben hier organisatorische Vorteile.

Spezialisierung bedeutet letztlich Erfahrungskurve. Wer über Jahre ähnliche Durchmesserbereiche und Anwendungen bedient, reduziert Streuung und erkennt Fehlerbilder frühzeitig. Daher suchen Sie nach Gummi Herstellern mit langjähriger Erfahrung, evtl. auch eigenem Mischbetrieb und vielfältigen Schlauchringen / Schlauchstücken / Dichtungsringen / Flachdichtungen etc, z.B. die Gummiwerk Meuselwitz GmbH.

---

9) Zukunftstrends – Mehr Transparenz, höhere Präzision

Wer heute Schlauchringe fertigt, sollte sich nicht nur mit aktuellen Prozessen beschäftigen, sondern auch mit der Frage: Wohin entwickelt sich das Produkt und seine Herstellung? Hier meine Einschätzung dazu:

Automatisierung der Stoßvulkanisation

Ein klarer Trend ist die zunehmende Automatisierung in der Konfektionierung. Während das Schneiden früher oft manuell oder halbmanuell erfolgte, setzen sich zunehmend gesteuerte Schneidsysteme durch, die Längen reproduzierbar und mit minimaler Toleranz in großen Mengen herstellen.

Auch bei der Stoßvulkanisation werden Systeme eingesetzt, die:

• Druck und Temperatur exakt regeln
• Fügeposition reproduzierbar fixieren
• Prozesszeiten dokumentieren

Das Ziel ist weniger die Reduktion von Personal, sondern die Erhöhung der Prozessstabilität. Gerade bei sicherheitsrelevanten oder hochbeanspruchten Anwendungen gewinnt die dokumentierte Reproduzierbarkeit an Bedeutung.

Digitale Prozessüberwachung

Extrusionslinien werden zunehmend mit Online-Messsystemen ausgestattet. Laser-Durchmessermessung, Temperaturaufzeichnung, SPC-Auswertungen – all das ist in vielen modernen Betrieben bereits Standard. Abzuwarten bleibt, wie sich die KI in dieses System einfügt. Gerade bei Qualitätsauswertung, Dokumentation und Digitalisierung von Daten mit anschließender Auswertung sehe ich großen Potenzial. Ein passender Ansprechpartner ist z.B. die MonsTec GmbH, die sich auf den Einsatz von KI in der Gummiindustrie spezialisiert.

Der nächste Schritt ist die konsequente Verknüpfung dieser Daten mit der Ringfertigung. Wenn etwa Abweichungen im Schlauchdurchmesser automatisch mit der späteren Stoßqualität korreliert werden können, entsteht ein durchgängiges Prozessverständnis.

Digitalisierung bedeutet in diesem Kontext nicht Industrie-4.0-Showcases, sondern transparente Parameterketten.

Höhere Werkstoffanforderungen

Parallel steigen die Anforderungen an die eingesetzten Elastomere. Höhere Temperaturen, aggressivere Medien, längere Lebensdauern – insbesondere im Maschinenbau und in der Prozessindustrie.

Das führt zu:

• vermehrtem Einsatz peroxidisch vernetzter Systeme
• höherwertigen FKM-Qualitäten
• spezialisierten EPDM-Compounds mit optimiertem Druckverformungsrest

Diese Werkstoffe reagieren empfindlicher auf Prozessabweichungen. Die Fertigung muss also präziser werden, um die Materialvorteile auch tatsächlich auszuschöpfen.

Nachhaltigkeit und Materialeffizienz

Ein Thema, das auch die Schlauchringfertigung erreicht, ist Nachhaltigkeit.

Diskutiert werden unter anderem:

• Einsatz von Rezyklaten in technischen Mischungen
• bio-basierte Weichmacher
• Reduzierung von Energieverbrauch in Vulkanisationsprozessen

Realistisch betrachtet ist der Spielraum hier noch begrenzt, insbesondere bei anspruchsvollen Anwendungen. Dennoch wird Materialeffizienz wichtiger – etwa durch optimierte Schnittstrategien oder geringeren Ausschuss bei der Stoßvulkanisation.

Gerade bei hochpreisigen Elastomeren zahlt sich jede Prozessverbesserung doppelt aus – ökologisch und ökonomisch.

Qualitätsanforderungen steigen

Ein weiterer Trend ist die zunehmende Dokumentation, die durch Digitalisierung aber gleichsam einfacher i.S.v. automatisierbar wird. Kunden verlangen häufiger:

• Rückverfolgbarkeit der Chargen
• Prüfprotokolle
• definierte Freigabeprozesse

Was früher als „Werkstattprodukt“ galt, wird zunehmend formalisiert. Das betrifft insbesondere Anwendungen in regulierten Branchen, z.B. Lebensmittel, Medizinprodukte etc.

Ein realistischer Blick nach vorn

Trotz aller Entwicklungen wird die Schlauchringfertigung auch in Zukunft kein vollautomatisierter Massenprozess werden. Zu groß ist die Variantenvielfalt, zu unterschiedlich sind die Anforderungen und vielen Einflussfaktoren.

Die entscheidenden Erfolgsfaktoren bleiben daher:

• tiefes Werkstoffverständnis
• stabile Extrusionsprozesse
• reproduzierbare Stoßverbindungen
• klare Qualitätsstrategie

Technologie kann unterstützen – sie ersetzt (bisher) jedoch nicht das grundlegende Prozesswissen. Jeder vermiedene Verschnitt bei hochwertigen Elastomeren reduziert Kosten und Umweltbelastung gleichermaßen.

---

10) Fazit – Das „simple“ Präzisionsprodukt

Schlauchringe wirken unspektakulär. Doch genau darin liegt die Herausforderung. Ihre Funktion hängt nicht von komplexer Geometrie ab, sondern von Prozessdisziplin.

Die Qualität entsteht entlang der gesamten Kette:

Prozessstufe	Einfluss auf den Ring
Mischung	mechanische Kennwerte, Reaktivität
Extrusion	Maßhaltigkeit, Wandstärkenverteilung
Kühlung	innerer Spannungszustand
Vulkanisation	Vernetzungsgrad, Schrumpf
Schleifen, Schneiden	Stärke, Dichteigenschaften, Optik
Stoßvulkanisation	strukturelle Integrität
Prüfung	Funktionssicherheit

Bei zusammengefügten Schlauchringen fungiert die Stoßstelle als Aushängeschild. Sie verrät frühzeitig, wenn im vorgelagerten Prozess etwas unstimmig ist.

Strategisch sind Schlauchringe selten Volumentreiber. Doch sie sind Kompetenzträger. Sie erlauben flexible Durchmesser ohne Werkzeugkosten, schnelle Sonderlösungen und wirtschaftliche Alternativen zu Formteilen im mittleren Stückzahlbereich.

Ein guter Schlauchring fällt im Einsatz nicht auf. Er dichtet, dämpft oder schützt – dauerhaft und zuverlässig.

Und genau diese Unauffälligkeit ist das eigentliche Qualitätsmerkmal.

---

FAQ – Häufige Fragen aus der Praxis

Ist ein Schlauchring technisch gleichwertig zu einem formgespritzten O-Ring?
Nein. Ein O-Ring aus dem Werkzeug besitzt keine Stoßstelle und weist eine homogene Vernetzungsstruktur auf. Ein Schlauchring kann – bei sauberer Stoßvulkanisation – sehr leistungsfähig sein, bleibt jedoch konstruktiv ein gefügtes Bauteil. Für hochdynamische oder sicherheitskritische Anwendungen ist daher immer eine Einzelfallbewertung erforderlich.

Wie stark darf die Stoßstelle vom Grundmaterial abweichen?
In der Praxis sollte die Nahtfestigkeit möglichst nahe an der Reißfestigkeit des Grundmaterials liegen. Eine leichte Abweichung ist realistisch, ein deutlich reduzierter Wert deutet jedoch auf Prozessprobleme oder unzureichende Reaktivität hin.

Wie lange sollten Schlauchringe vor der Endprüfung konditioniert werden?
Das hängt vom Werkstoff ab. Viele Betriebe arbeiten mit 24–48 Stunden Lagerzeit bei Raumtemperatur, um Schrumpf und Spannungsrelaxation abzuschließen. Entscheidend ist, dass dieser Zeitraum standardisiert und dokumentiert wird.

Wann lohnt sich die Automatisierung der Stoßvulkanisation?
Bei wiederkehrenden Serien, engen Toleranzen und erhöhten Qualitätsanforderungen. In stark variantengetriebenen Kleinserien kann ein flexibles, manuell geführtes System wirtschaftlicher sein.

Welche Härte ist für Schlauchringe üblich?
Häufig bewegen sich Anwendungen im Bereich von 50–70 Shore A. Höhere Härten erhöhen das Rückstellmoment und können die Stoßzone stärker belasten.

---

Weiterführende Normen und technische Regelwerke

Für die Fertigung und Prüfung von Schlauchringen existiert keine eigenständige Produktnorm. Stattdessen greifen Hersteller auf etablierte Elastomer-Prüfstandards zurück.

Maß- und Werkstoffprüfung

• DIN – Deutsches Institut für Normung
• ISO – International Organization for Standardization

Relevante Prüfgrundlagen (Beispiele):

• ISO 37 – Zugfestigkeit und Reißdehnung
• ISO 48 – Härteprüfung (Shore)
• ISO 815 – Druckverformungsrest
• ISO 34 – Weiterreißwiderstand

Diese Normen schaffen Vergleichbarkeit, ersetzen jedoch nicht die anwendungsspezifische Bewertung.

---

Fachverbände und Institutionen

Wer sich vertieft mit Elastomertechnik und Gummiverarbeitung beschäftigen möchte, findet bei folgenden Institutionen fundierte Informationen:

• WDK – Wirtschaftsverband der deutschen Kautschukindustrie
• DKG – Deutsche Kautschuk-Gesellschaft
• Rubber Division, American Chemical Society

Diese Organisationen veröffentlichen Fachliteratur, veranstalten Tagungen und bieten technische Arbeitskreise zu Themen wie Vulkanisation, Werkstoffentwicklung oder Qualitätsmanagement.

---

Hintergrundwissen und Fachliteratur

Für ein tiefergehendes Verständnis der Elastomerverarbeitung – insbesondere zu Mischung, Extrusion und Vernetzung – haben sich unter anderem folgende Standardwerke etabliert:

• Handbook of Rubber Technology
• Rubber Technology and Manufacture
• The Science and Technology of Rubber

Diese Literatur liefert die physikalischen und chemischen Grundlagen, auf denen auch die Schlauchringfertigung aufbaut.

---

Glossar – Zentrale Begriffe kurz erläutert

Compound
Mischung aus Rohkautschuk, Füllstoffen, Weichmachern, Alterungsschutzmitteln und Vernetzersystem.

Vulkanisation
Chemischer Prozess, bei dem Polymerketten durch Schwefel oder Peroxide vernetzt werden und so elastische Eigenschaften erhalten.

Stoßvulkanisation
Nachträgliche Verbindung zweier vulkanisierter Schlauchenden unter Druck und Temperatur zur Bildung eines geschlossenen Rings.

Druckverformungsrest (Compression Set)
Maß für die bleibende Verformung eines Elastomers nach längerer Kompression – entscheidend für Dichtungsanwendungen.

Peroxidvernetzung
Vernetzungssystem mit hoher thermischer Stabilität und oft verbessertem Alterungsverhalten.

Ovalität
Abweichung eines Rings von der idealen Kreisform, häufig verursacht durch Spannungen oder Wandstärkenschwankungen.

Schrumpffaktor
Maßänderung eines Elastomers nach Vulkanisation und Abkühlung, die bei der Längenberechnung berücksichtigt werden muss.

---

Abschließende Einordnung

Die Fertigung von Schlauchringen bewegt sich technisch zwischen klassischer Schlauchextrusion und präziser Verbindungstechnik. Wer die zugrunde liegenden Normen, Werkstoffe und Prüfmethoden kennt, schafft die Grundlage für stabile Prozesse – und für ein Produkt, das im Einsatz unauffällig, aber zuverlässig funktioniert. Gerade diese Unauffälligkeit ist am Ende das beste Qualitätsmerkmal.

Das Gute: Für Schlauchringhersteller finden Sie in Deutschland nach wie vor eine gute Auswahl hoch spezialisierter Fachbetriebe.
